Сразу хочу оговориться, что этих триммерах используются 2 типа щёток: с проточками и без. Они различаются друг от друга не только конструктивно, но и по размерам, и, к сожалению, не взаимозаменяемы:

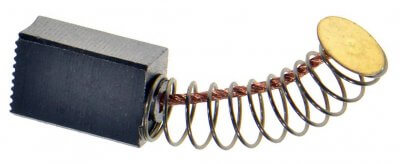

- Оригинальные щётки без проточек имеют артикул 61/59/74 и габариты 7х11х17 мм. (условно 1 типа).
- Оригинальные щётки с проточками имеют артикул 61/59/333 и габариты 6,5×11,5×16 мм. (условно 2 типа).
В связи с этим и щёткодержатели, в которые вставляются щётки, тоже разные:
- Оригинальный щёткодержатель для щёток без проточек имеет артикул 61/59/75 и габариты ШхДхВ — 10,5х12х33 мм.
- Оригинальный щёткодержатель для щёток с проточками имеет артикул 61/59/332 и габариты 8х13х23 мм.

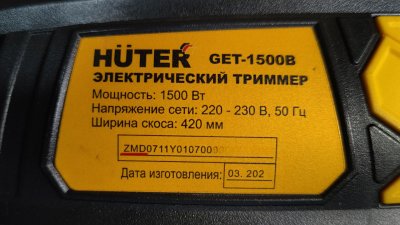

Щётки 1 типа устанавливались в моделях Huter GET-1000S, GET-1200SL, GET-1500SL, GET-1500B, GET-1700B и Ресанта ЭТ-1000, ЭТ-1200Н, ЭТ-1500Н, ЭТ-1500НВ, ЭТ-1700НВ с серийным номером, начинающимся на ZMD:
В моделях Huter GET-1500B и GET-1700B с серийным номером, начинающимся на SAF устанавливались щётки с проточками.
Производители могут и вносят изменения в конструкцию, поэтому не стоит полностью полагаться на список выше. Лучше один раз посмотреть своими собственными глазами.
В этой статье рассматривается замена для триммеров с щётками первого типа, то есть без проточек.
Теоретически можно попытаться взять щётку без проточек и обработать ее наждачной бумагой и надфилем, чтобы она подошла к чужому щёткодержателю. Но на практике результат остается неопределенным.
Итак, в чём же проблема? Можно, конечно, заказать щётки у поставщиков запасных частей, но их доступность и стоимость совсем неадекватны. Заказать из Китая и ждать 3 недели — это тоже не самый лучший выход.

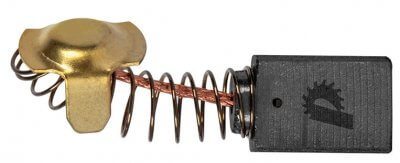

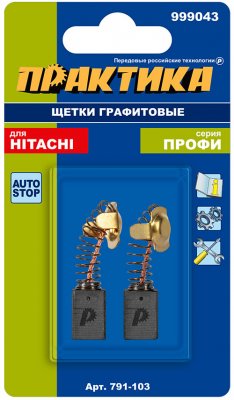

Выход есть. У инструментов Hitachi есть щётки с аналогичным размером 7х11х17 мм. Артикул этих щёток 999-043. Практика продаёт совместимые щётки под своим артикулом 791-103:
Главное преимущество этих щёток — автостоп. Он защищает ламели коллектора от повреждений в последние моменты работы щёток. Да и вообще у них расходники в целом неплохого качества.
Есть похожие щётки с артикулом 790-953 для Makita (CB-253/194547-5). Там такие же размеры, но автостопа нет, а он важен.
Главный недостаток в том, что контактные пятаки для Hitachi и Huter различаются.
Поэтому придётся немного доработать напильником или на ленточном станке. Главное, не сточить пружину.

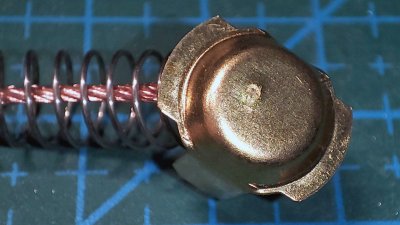

Было:

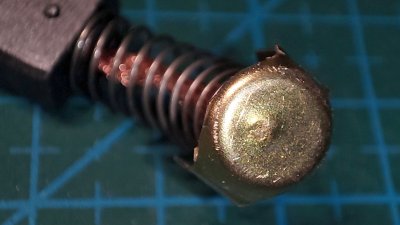

Стало:

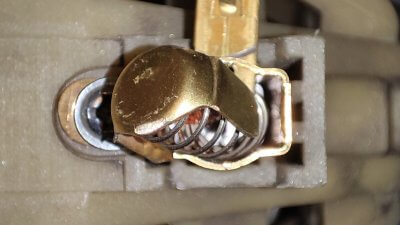

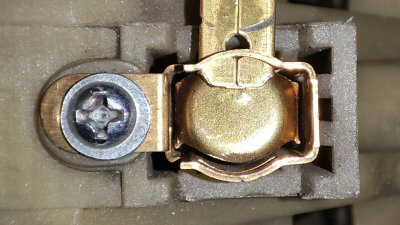

«Ушки» удалять не нужно. С ними щётка идеально входит в щёткодержатель:

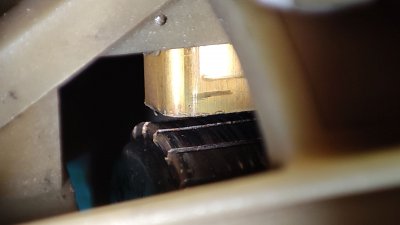

Осталось только убедиться, что обе щётки легко выходят из щёткодержателей и касаются ламелей коллектора:

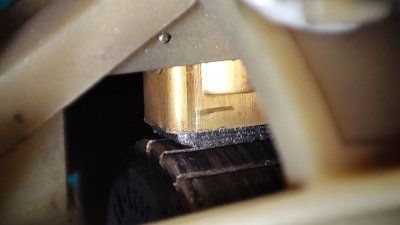

Если это не так, то контакта не будет и двигатель не запустится:
В этом случае нужно выкрутить винтик, которым прикручен щёткодержатель к корпусу двигателя. С усилием, но аккуратно вытащить и очистить щёткодержатель изнутри от нагара. Скорее всего, последние мгновения работы щётки были яркими и искрящимися.
Всё. Триммер можно собирать и пользоваться.
